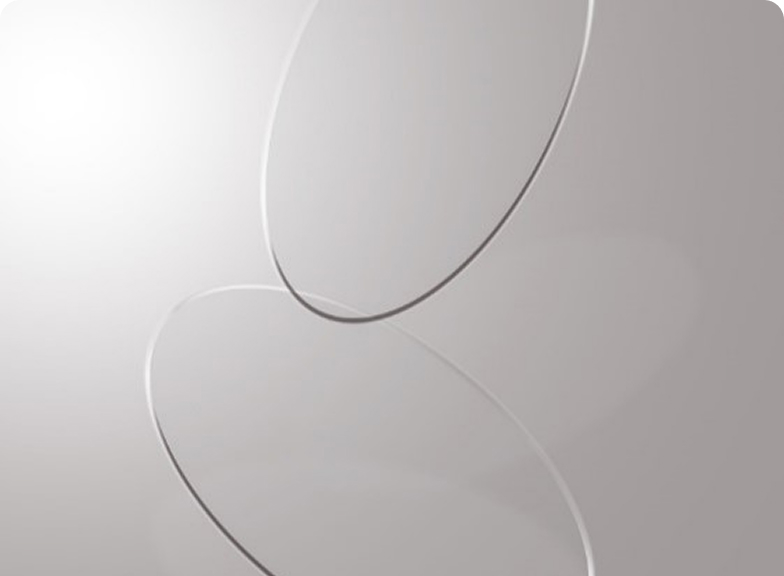

ダイヤモンドウエハー
Diamond wafer
ダイヤモンドウエハー
ダイヤモンドウエハーは、炭素原子が規則正しく結晶化したダイヤモンド構造を持つウエハーであり、特に高温・高電圧・高周波・高放射線といった過酷な環境下での動作が求められる先端デバイスにおいて、次世代の半導体材料として期待されています。天然ダイヤモンドではなく、化学気相成長法（CVD）などによって人工的に合成された高純度ダイヤモンドが用いられ、結晶性・純度・厚みの均一性が精密に制御されています。
ダイヤモンドウエハー
— 極限性能を引き出す究極素材 —
ダイヤモンドウエハーは、圧倒的な熱伝導性・広いバンドギャップ・高絶縁性を備えた次世代半導体基板であり、高出力・高周波・高温環境下での動作に最適な素材です。
トリニティーでは、単結晶・多結晶ダイヤモンドウエハーを取り扱い、パワーデバイス、RFデバイス、量子センサー、放射線検出器などの先端用途に対応しています。
SiCやGaNを凌ぐ熱放散性と電気特性を持つダイヤモンドは、デバイスの高効率化・小型化・長寿命化を実現し、航空宇宙・電動化・次世代通信分野での活用が進んでいます。
また、試作から評価、加工・検査・納品までを一貫して支援する体制により、技術開発のスピードと信頼性を両立。
トリニティーは、ダイヤモンドウエハーの可能性を最大限に引き出す素材選定と供給を通じて、未来の高性能デバイスづくりを支えます。
導入用途・販売実績
極限環境に応えるダイヤモンドウエハーの導入実績と応用展開
トリニティーのダイヤモンドウエハーは、高熱伝導性・高絶縁性・広いバンドギャップを活かし、次世代パワーデバイス、RFデバイス、量子技術、放射線検出器などの先端分野で導入が進んでいます。
単結晶・多結晶・CVDダイヤモンドなど多様な構造・サイズ・表面仕様に対応し、シリコン、SiC、GaNなどとの異種接合やエピタキシャル成長基板としての用途にも対応可能です。
日本国内の研究機関や装置メーカーをはじめ、欧州の量子デバイス開発企業、アジアの高周波部品メーカーへの納入実績を通じて、技術対応力と供給安定性を高く評価されています。
トリニティーは、ダイヤモンドウエハーの選定から加工・検査・納品までを一貫して支援し、極限環境下での高性能デバイス開発を支えます。
